PXEネットワークブート関連リンク

PXEネットワークブート関連の設定とかリンクとか。

【注意】UEFIブートについては未確認です。よくわかってません... (´・ω・`)

INDEX
  1. PXELINUX について
  2. DHCP/TFTP サーバの設定
  3. ネットワークブート可能なもの
  4. SystemRescueCd / Clonezilla Live
  5. Linuxインストーラー
  6. HTTPダウンロード
  7. いろいろ

PXELINUX について

SYSLINUXのネットワークブート版。

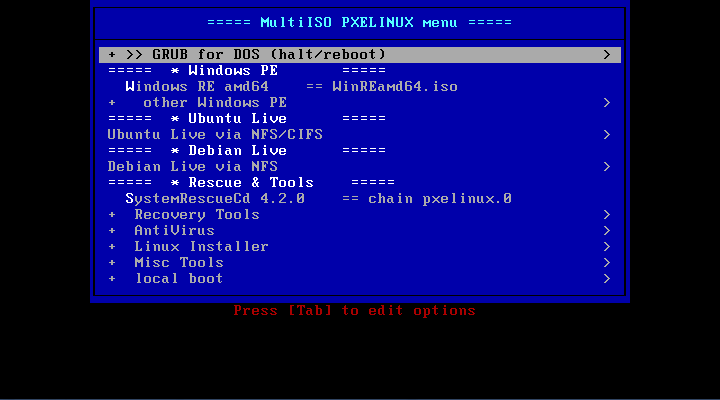

PXELINUX ブートメニューのスクリーンショット

Memdisk

CD(iso)/FDイメージをメモリに読み込み。

Menu.c32

ブートメニュー表示。 vesamenu.c32 はグラフィカル版。

DHCP/TFTP サーバの設定

Windows なら、まずは TFTPD32(64) で始めよう。

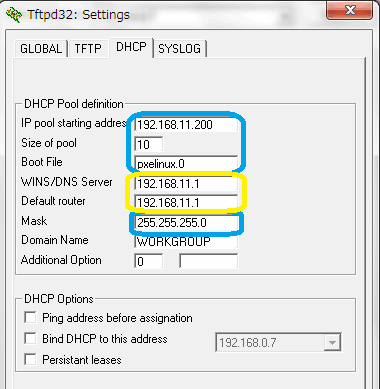

DHCP タブのスクリーンショット

  • ファイル配置
TFTPルート
│  memdisk
│  menu.c32
│  ldlinux.c32
│  libutil.c32
│  pxelinux.0
│  tftpd32.exe ( or tftpd64.exe)
│
├─pxelinux.cfg ディレクトリ(※作成)
│      default(※作成)
│
  • 設定ファイル pxelinux.cfg/default
DEFAULT menu.c32
PROMPT  0
MENU TITLE === Oshinagaki ===

LABEL nan
MENU LABEL Nantoka
LINUX /xxxxx
INITRD /xxxxx
APPEND xxxxx

LABEL kan
MENU LABEL Kantoka
LINUX /memdisk
INITRD /xxxxx
APPEND iso

ブート可能なモノ

オンメモリで動く小さなOS、TFTPダウンロードやNFSルート対応のOSなど。

  • Windows PE(memdisk は基本セットのみ可)
  • カーネルのみ
    • GRUB for DOS
    • PLoP Boot Manager
    • Memtest
  • FDイメージ(※ ほぼすべて)
    • Super Grub2 Disk
    • BG-Rescue Linux
    • FreeDOS
  • kernel, ミニルート(initrd) のみの小さなLinux、及びそのisoイメージ
    • Partition Wizard Home Edition
    • Offline NT Password & Registry Editor
    • Paragon Backup & Recovery
    • Acronis True Image
  • TFTPダウンロード、HTTPダウンロード対応Linux
    • SystemRescueCd
    • Debian Live (Clonezilla Live)
  • NFSルート、CIFSルート対応 Linux Livecd/DVD
    • Debian Live
    • Ubuntu Live
    • Linux Mint Live
関連リンク

SystemRescueCd / Clonezilla Live

下記2点はTFTP/HTTPダウンロード対応。設定の APPEND 行に追記でブート可。但し、メモリ内にダウンロードされるので容量に注意。

netboot=tftp://192.168.0.2/systemrescuecd-x86-4.2.0/sysrcd.dat
=== または ===
netboot=http://192.168.0.2/systemrescuecd-x86-4.2.0/sysrcd.dat
fetch=tftp://192.168.0.2/clonezilla-live-2.2.3-10-amd64/live/filesystem.squashfs
=== または ===
fetch=http://192.168.0.2/clonezilla-live-2.2.3-10-amd64/live/filesystem.squashfs

※ NFSルートの場合は下記の様に

  • SystemRescueCd
netboot=nfs://192.168.0.2:/systemrescuecd-x86-4.2.0
  • Clonezilla Live
nfsroot=192.168.0.2:/clonezilla-live-2.2.3-10-amd64

Linuxインストーラー

Debian/Ubuntu などは色々な手段があるけど、最も単純なネットワークブート&ネットワークインストールのやつで。

  • 設定 pxelinux.cfg/default
LABEL ubuntu
MENU LABEL Ubuntu minimal installer
LINUX /memdisk
INITRD /ubuntu/mini.iso
APPEND iso

LABEL debian
MENU LABEL Debian minimal installer
LINUX /memdisk
INITRD /debian/mini.iso
APPEND iso

LABEL centos
MENU LABEL CentOS installer
KERNEL /centos/vmlinuz
INITRD /centos/initrd.img
APPEND vga=0x303

LABEL vine
MENU LABEL Vine Linux installer
KERNEL /vine/vmlinuz
INITRD /vine/initrd.img
APPEND vga=0x303

LABEL suse
MENU LABEL open^SUSE
LINUX /opensuse/x86_64/linux
INITRD /opensuse/x86_64//initrd
APPEND splash=silent vga=0x314 showopts install=http://download.opensuse.org/distribution/openSUSE-stable/repo/oss/
ダウンロード
  • Ubuntu : mini.iso
  • Debian : mini.iso
    • Index of /debian
    • 64bit : /dists/stable/main/installer-amd64/current/images/netboot/
    • 32bit : /dists/stable/main/installer-i386/current/images/netboot/
    • ※ CUI版、GUI版は /gtk 下に
  • CentOS : vmlinuz, initrd.img
    • Index of /centos
    • (32bit) バージョン/os/i386/images/pxeboot/ (64bit) バージョン/os/x86_64/images/pxeboot/
  • Vine Linux : vmlinuz, initrd.img
    • Index of /pub/Vine/
    • (32bit) バージョン/i386/images/pxeboot/, (64bit) バージョン/x86_64/images/pxeboot/
  • SUSE : linux, initrd
関連リンク

HTTPダウンロード

TFTPをHTTPに切り替えるとダウンロードが格段に速くなります。Windows なら Tiny PXE Server が簡単。

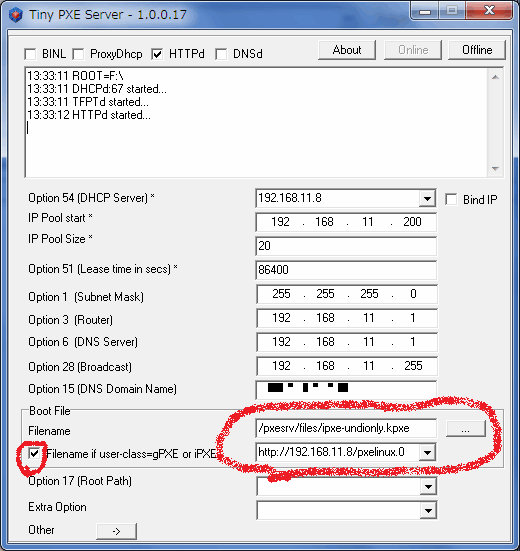

Tiny PXE Server 1.0.0.17 のスクリーンショット

関連リンク

いろいろ

UEFIネットワークブート

できたり、できなかったりでまだよくわかってません。。。(´・ω・`)
