isoイメージをマルチブートするの巻【その5】PXEネットワークブートでござる

2021.4.1 移転しました...

このページの旧URLは
- http://www10.plala.or.jp/palm84/multiiso_5_pxe_networkboot.html

内容古いです！

最終更新日は 2014.07.04、ご注意。

【その1】準備編
【その2】マルチブートDVD(CD) 作成編（※ 改訂中、まだできてません。orz）
【その3】マルチブートUSBメモリ作成編
【その4】HDブート設定編（※ まだです。orz）
【その5】PXEネットワークブートサーバ構築編 ← 今ココ

【注意】EFI(UEFI)ブートには対応しておりません。最近の64bit版LiveCDはEFIブート対応なので、ここのやり方は時代遅れになりつつあるのかもしれません…。orz

INDEX

これってなに？
PXELINUX MEMDISK
ダウンロード
isoをサブディレクトリへ展開
Tiny PXE Server （PXEブートサーバ）
NFSサーバ
CIFS（Windows ファイル共有）
ファイルの配置
【注意！】問題点
スクリーンショット
いろいろ

これってなに？

更新履歴 - 最終更新日 2014.7.05

2014.07.05

変更 : サーバを TFTPD32 から Tiny PXE Server に
追加 : Lubuntu(i386), Redo Backup, Avira Rescue System, Bitdefender Rescue CD, Comodo Rescue Disk, Panda SafeDisk, linuxBean, KonaLinux
更新 : Ubuntu, SystemRescueCd, Partition Wizard Home Edition, Clonezilla Live
削除 : KNOPPIX InetBoot, EASEUS Todo Backup, Parted Magic

変更内容

2014.07.04

SystemRescueCd - 3.4.1 → 4.2.0 (systemrescuecd-x86-4.2.0.iso )
Clonezilla Live - 2.1.0-26 → 2.2.3-10
- clonezilla-live-2.2.3-10-amd64.iso
- clonezilla-live-2.2.3-10-i486.iso
Partition Wizard Home Edition → ファイル名変更 : pwhe.iso

f:id:palm84:20210118213753p:plain

【その1】準備編の続きであります。ネットワークブートしてサーバ上のisoイメージから起動させる試みでgozaru 。

ネットワークブートならCDもUSBメモリも不要ゆえ経済的に（？）オトクであると愚考致す。なれど、基本的にはサーバからダウンロードしての起動となるゆえ、オンメモリ起動のものなどそのままで起動可能なものもあれど、CD/USBメモリと同様とは行かぬことは残念至極なり。

メモリ (RAM) が少ないと起動失敗することあったり、ほげほげと試行錯誤中.....

PXEネットワークブートとはなんぞや？

さぁ何でしょう？（説明できるほどわかってません...滝汗）。とりあえず、DHCP/TFTPサーバでPXEネットワークブート用サーバを稼動できます。Windows では TFTPD32 を使うと簡単です。

さらにわかってませんが gPXE (iPXE) ではHTTPサーバからのブートが可能になります。

尚、ココで設定しているモノは下記の通り。必要なものを選択してクダサレ。すべてで 7.65 GB 程でした。

isoのダウンロード先や、ファイル名、一部のisoの編集方法など【その1】準備編をお読み願いたいデス。

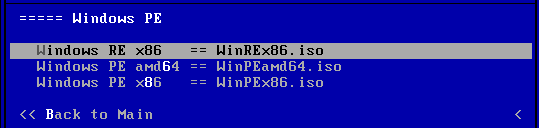

Windows PE / RE
バックアップ・リカバリー
ウイルススキャン LiveCD
- AVG Rescue CD
- Comodo Rescue Disk
パーティショニング・ツール LiveCD
- Partition Wizard Bootable CD

以上は【その1】【その3】と共通のファイル配置、基本的にisoを丸ごとメモリ (RAM) にロード（ダウンロード）してから起動するので、メニューで選択してブート画面が出るまで多少時間がかかります。

以下はサブディレクトリへisoをそのまま展開、PXEブートサーバーから kernel と initrd をダウンロード後に、Windows共有 or NFSサーバに接続します（※ linuxBean, KonaLinux, Panda SafeDisk は【その1】【その3】と共通のファイル配置）。

Linux LiveCD
ウイルススキャン LiveCD
- Avira Rescue System
- Bitdefender Rescue CD
- Panda SafeDisk （ウイルススキャン LiveCD）
バックアップ・リカバリー

PXELINUX MEMDISK

GRUB for DOS ではなく、PXELINUX (SYSLINUX) + MEMDISK に変更しましたです。

※ SYSLINUX のバージョンは 5.01 での確認です。

Syslinux Wiki
- PXELINUX - Syslinux Wiki
- MEMDISK - Syslinux Wiki

GRUB for DOS でもisoブートは可能なのですが、ネットワークブートに関してはこちらの方が利便性が高いかなぁと。

PXELINUX は http サーバからのダウンロードが可能なので TFTP に比べダウンロードが格段に速くなる
GRUB for DOS の利点として Direct Mapping 機能があるが、ネットワークブートでは不可
他のブートストラップのチェインロードが割とカンタン

逆に欠点として、GRUB for DOS の様にisoのマウント後に kernel パラメータなどの個別オプション指定はできません。なので GRUB for DOS のチェインロードも可能に設定しとくであります。

ダウンロード

 TFTP/HTTPルート
 |   ldlinux.c32
 |   libcom32.c32
 |   libutil.c32
 |   menu.lst
 |   pxelinux.0
 |
 +---pxelinux.cfg ディレクトリ
 |       default
 |       pxe_menu.cfg
 |
 +---pxesrv ディレクトリ
 |       * pxesrv.zip の内容をここへ展開
 |      config.ini
 |      pxesrv.exe
 |      ＜ 省略 ＞

 |
 +---syslinux ディレクトリ
 |       grub.exe
 |       memdisk
 |       menu.c32
 |       pxechn.c32
 |       vesamenu.c32
 |
|

SYSLINUX（※ zip版をダウンロード）
- バージョン 5.xx: Index of /pub/linux/kernel.org/utils/boot/syslinux/5.xx
- 最新 : Index of /pub/linux/kernel.org/utils/boot/syslinux

【注意】バージョン5.01で確認しています。（※ バージョン 6 以降ではパスは bios 以下となります。）

必要ファイル :
- \core\pxelinux.0
- \com32\elflink\ldlinux\ldlinux.c32（SYSLINUX 5.x 以降では必須）
- \com32\lib\libcom32.c32（SYSLINUX 5.x 以降で pxechn.c32 使うには必須）
- \com32\libutil\libutil.c32（SYSLINUX 5.x 以降で menu.c32, pxechn.c32 使うには必須）
- \com32\menu\menu.c32（メニュー用）
- \com32\menu\vesamenu.c32（メニュー用）
- \com32\modules\pxechn.c32（pxelinux.0 チェインロード用）
- \memdisk\memdisk（ファイル - img, iso 読み込み用）

※ バージョン 6 以降では、BIOS (legacy, not EFI) 環境でのブート用ファイルは bios 以下にあります。

参考リンク :
- Library modules - Syslinux Wiki

コマンドプロンプトコピペ用

わかる人(何)向け

set SYSL=
set TFTP=
pushd %SYSL%
copy core\pxelinux.0 "%TFTP%\"
copy com32\elflink\ldlinux\ldlinux.c32 "%TFTP%\"
copy com32\lib\libcom32.c32 "%TFTP%\"
copy com32\libutil\libutil.c32 "%TFTP%\"
copy com32\menu\menu.c32 "%TFTP%\syslinux"
copy com32\menu\vesamenu.c32 "%TFTP%\syslinux"
copy com32\modules\pxechn.c32 "%TFTP%\syslinux"
copy memdisk\memdisk "%TFTP%\syslinux"

GRUB for DOS (grub4dos-0.4.4.zip) をダウンロード
- Browse GRUB4DOS and WINGRUB Files on SourceForge.net
- 必要ファイル : grub.exe

PXELINUX 設定ファイル : default
PXELINUX 設定ファイル : 192.168.11.8_pxe_menu.cfg
- pxe_menu.cfg にリネーム（* IPアドレス要修正）

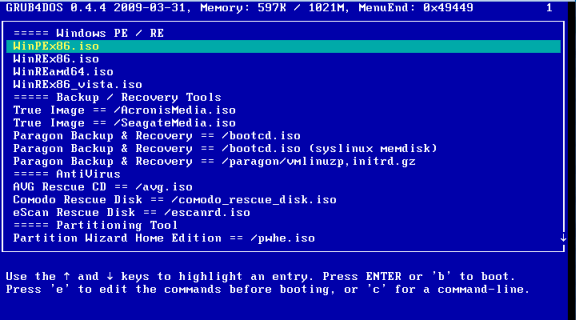

GRUB for DOS PXEブート用 : menu.lst menu_pxe.lst
- menu.lst にリネーム

(※ 下記は上記と同じGoogleドライブより)

PXELINUX 設定ファイル : default
PXELINUX 設定ファイル : 192.168.11.8_pxe_menu.cfg
- pxe_menu.cfg にリネーム（* IPアドレス要修正）
GRUB for DOS PXEブート用 : menu.lst menu_pxe.lst
- menu.lst にリネーム

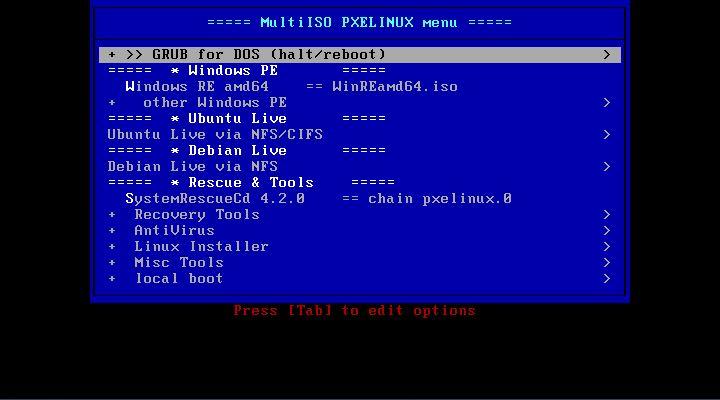

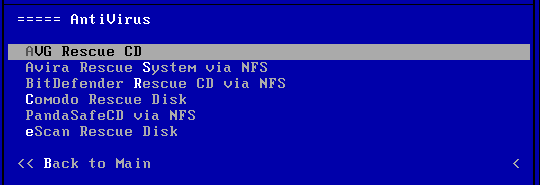

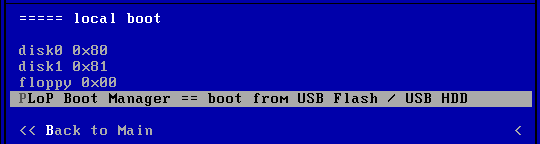

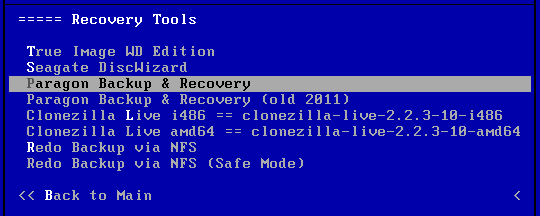

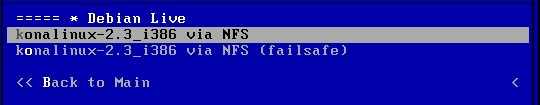

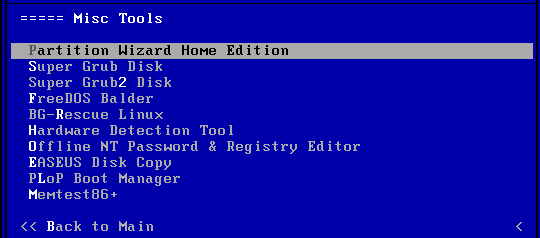

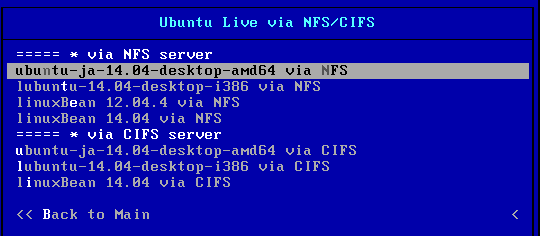

pxe_menu.cfg を環境に合わせて修正

下記は自分の環境に合わせて修正してください。

IPアドレス 192.168.11.8
CIFS（Windows共有）のユーザー名・パスワード - NFSOPTS=-ouser=HOGE,pass=HAGE

Windows用 DHCP/TFTP/HTTPサーバ - Tiny PXE Server

Tiny PXE Server - reboot.pro

TFTPルート下の pxesrv ディレクトリへ展開

config.ini サンプル 192.168.11.8_config.ini
config.ini サンプル 192.168.11.8_config.ini (Google ドライブ)
- config.ini にリネーム（* IPアドレス要修正）

Windows用 NFSサーバ

Free Network File Server (FreeNFS) for Windows

配置はどこでも。

下記isoはそのままルートへ

Windows PE / RE
True Image WD Edition
DiscWizard | Seagate
Paragon Backup & Recovery
AVG Rescue CD
Comodo Rescue Disk
Partition Wizard Bootable CD

TFTP/HTTPルート
 |
 |   AcronisMedia.iso
 |   avg.iso
 |   bootcd.iso
 |   comodo_rescue_disk.iso
 |   menu.lst
 |   ldlinux.c32
 |   libcom32.c32
 |   libutil.c32
 |   pwhe.iso
 |   pxelinux.0
 |   SeagateMedia.iso
 |   WinPEx86.iso
 |   WinREamd64.iso
 |   WinREx86.iso
 |   WinREx86_vista.iso
 |
 +---pxelinux.cfg ディレクトリ
 |       default
 |       pxe_menu.cfg
 |
 +---pxesrv ディレクトリ
 |       * pxesrv.zip の内容をここへ展開
 |      config.ini
 |      pxesrv.exe
 |      ＜ 省略 ＞

 +---syslinux ディレクトリ
 |       grub.exe
 |       memdisk
 |       menu.c32
 |       pxechn.c32
 |       vesamenu.c32
 |

isoをサブディレクトリへ展開

【注意！】KonaLinux はHDインストールができません。後述しますが、Ubuntu, Lubuntu, linuxBean はLive起動時にネットワークの修正、HDインストール後にGRUB2の修正が必要になります。

cifsroot （Windows共有） - Ubuntu, Lubuntu, linuxBean 14.04
nfsroot （NFSサーバ） - Ubuntu, Lubuntu, linuxBean 12.04, KonaLinux,

Ubuntu ja Desktop DVD 14.04 (amd64)
Lubuntu Desktop DVD 14.04 (i386)
SystemRescueCd 4.2.0
linuxBean 12.04 / 14.04
KonaLinux 2.3 i386
Avira Rescue System
Bitdefender Rescue CD
Panda SafeDisk
Clonezilla Live 2.2.3-10-amd64
Clonezilla Live 2.2.3-10-i486
Redo Backup

TFTPルート下のisoサブディレクトリへisoをそのまま展開、設定ファイルを追加。SystemRescueCd は pxelinux.0 を \isolinux から一つ上へコピー、ディレクトリ pxelinux.cfg を作成して設定ファイルをコピー。

TFTP/HTTPルート
 |
 ＜省略＞
 |
 +---iso
 |   |
 |   +---bean1204
 |   |   |   ＜ ここへisoを展開 ＞
 |   |   |   pxe_bean1204.cfg
 |   |   |   pxe_bean1404cifs.cfg
 |   +---bean1404
 |   |   |   ＜ ここへisoを展開 ＞
 |   |   |   pxe_bean1404.cfg
 |   |   |
 |   +---bitdefender-rescue-cd
 |   |   |   ＜ ここへisoを展開 ＞
 |   |   |
 |   +---Clonezilla Live 2.2.3-10-amd64
 |   |   |   ＜ ここへisoを展開 ＞
 |   |   |   pxe_clonezilla-live-2.2.3-10-amd64.cfg
 |   |   |
 |   +---clonezilla-live-2.2.3-10-i486
 |   |   |   ＜ ここへisoを展開 ＞
 |   |   |   pxe_clonezilla-live-2.2.3-10-i486.cfg
 |   |   |
 |   +---konalinux-2.3_i386
 |   |   |   ＜ ここへisoを展開 ＞
 |   |   |
 |   +---lubuntu-14.04-desktop-i386
 |   |   |   ＜ ここへisoを展開 ＞
 |   |   |
 |   +---PandaSafeCD
 |   |   |   ＜ ここへisoを展開 ＞
 |   |   |
 |   +---redobackup-livecd-1.0.4
 |   |   |   ＜ ここへisoを展開 ＞
 |   |   |
 |   +---rescue-system
 |   |   |   ＜ ここへisoを展開 ＞
 |   |   |
 |   +---systemrescuecd-x86-4.2.0
 |   |   |   ＜ ここへisoを展開 ＞
 |   |   |   pxelinux.0 （* 下からコピー）
 |   |   |
 |   |   --- 省略 ---

 |   |   +---isolinux
 |   |   |   |   pxelinux.0 （* これを上へコピー）
 |   |   |   |
 |   |   --- 省略 ---

 |   |   +---pxelinux.cfg （* ディレクトリ作成）
 |   |   |   |   default
 |   |   |   |   systemrescuecd-x86-4.2.0_http.cfg
 |   |   |   |   systemrescuecd-x86-4.2.0_nfs.cfg
 |   |   |
 |   +---ubuntu-ja-14.04-desktop-amd64
 |   |   |   ＜ ここへisoを展開 ＞
 |   |   |
 |   |
 ＜省略＞

IPアドレスは 192.168.11.8 になっているのですべて置換してください。 pxe_bean1404cifs.cfg はユーザー名/パスワードの修正も。

PXELINUX 設定ファイル :
- pxe_bean1204.cfg （* IPアドレス要修正）
- pxe_bean1404.cfg （* IPアドレス要修正）
- pxe_bean1404cifs.cfg （* IPアドレス・user/pass 要修正）
- pxe_clonezilla-live-2.2.3-10-amd64.cfg （* IPアドレス要修正）
- pxe_clonezilla-live-2.2.3-10-i486.cfg （* IPアドレス要修正）
- systemrescuecd-x86-4.2.0
  - systemrescuecd-x86-4.2.0_default （* default にリネーム）
  - systemrescuecd-x86-4.2.0_http.cfg （* IPアドレス要修正）
  - systemrescuecd-x86-4.2.0_nfs.cfg （* IPアドレス要修正）

(※ 下記は上記と同じGoogleドライブより)

PXELINUX 設定ファイル :
- pxe_bean1204.cfg （* IPアドレス要修正）
- pxe_bean1404.cfg （* IPアドレス要修正）
- pxe_bean1404cifs.cfg （* IPアドレス・user/pass 要修正）
- pxe_clonezilla-live-2.2.3-10-amd64.cfg （* IPアドレス要修正）
- pxe_clonezilla-live-2.2.3-10-i486.cfg （* IPアドレス要修正）
- systemrescuecd-x86-4.2.0
  - systemrescuecd-x86-4.2.0_default （* default にリネーム）
  - systemrescuecd-x86-4.2.0_http.cfg （* IPアドレス要修正）
  - systemrescuecd-x86-4.2.0_nfs.cfg （* IPアドレス要修正）
  - systemrescuecd-x86-4.2.0_nfs.cfg （* IPアドレス要修正）

Tiny PXE Server （PXEブートサーバ）

Windows版 DHCP/TFTP/HTTP サーバです。ネットワークの基本を理解してれば設定は簡単。

Tiny PXE Server - reboot.pro
- Tiny PXE Server - Boot from USB / Boot anywhere - reboot.pro

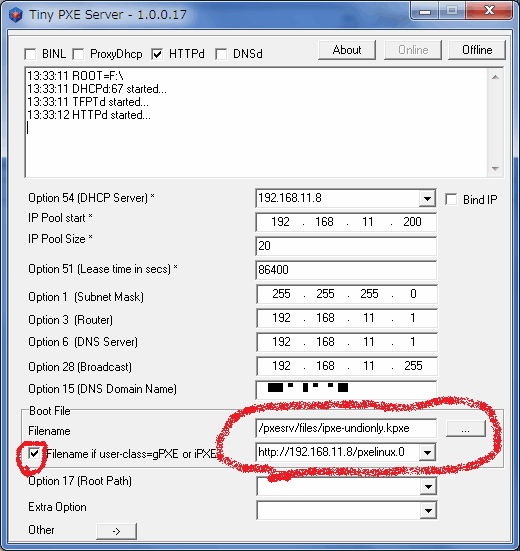

f:id:palm84:20210118213758p:plain

TFTP/HTTPルート

 |
 +---pxelinux.cfg ディレクトリ
 |       default
 |       pxe_menu.cfg
 |
 +---pxesrv ディレクトリ
 |       * pxesrv.zip の内容をここへ展開
 |      config.ini
 |      pxesrv.exe
 |      ＜ 省略 ＞

config.ini

[dhcp]
; ===== root path
root=F:    --- ルートパスを指定

; ===== Option 54 (DHCP Sever)
opt54=192.168.11.8 --- 自PCアドレス

; ===== IP Pool start
poolstart=192.168.11.200

; ===== IP Pool Size
poolsize=20

; ===== Option 1 (Subnet Mask)
opt1=255.255.255.0

; ===== Option 3 (Router)
opt3=192.168.11.1

; ===== Option 6 (DNS Server)
opt6=192.168.11.1

; ===== Option 28 (Broadcast)
opt28=192.168.11.255

; ===== Option 15 (DNS Domain Name)
;opt15=

; ===== Boot File - Filename
filename=/pxesrv/files/ipxe-undionly.kpxe

; ===== Boot File - Filename if user-class=gPXE or iPXE
altfilename=http://自PCアドレス/pxelinux.0

; ===== HTTPd
httpd=1
start=1

サンプル config.ini は 192.168.11.8/24 となってるので環境に合わせて適宜修正してください。

参考リンク :
- 【Windowsで】Tiny PXE Server で「http サーバで PXELINUX」するだYO！

PXELINUX の設定ファイル

pxelinux.cfg/default の内容はこれだけ。別のメニュー用ファイル pxe_menu.cfg （* IPアドレス要修正）をロードさせます。

INCLUDE /pxelinux.cfg/pxe_menu.cfg

IPアドレスなど確認

コマンドプロンプトから ipconfig /all で自PCのIPアドレスなどを確認。

C:\Users\yassy>ipconfig /all

＜ 途中略 ＞

イーサネット アダプター ローカル エリア接続:

   接続固有の DNS サフィックス . . . :
   説明. . . . . . . . . . . . . . . : Realtek PCIe GBE Family Controller
   物理アドレス. . . . . . . . . . . : A0-＜略＞
   DHCP 有効 . . . . . . . . . . . . : いいえ
   自動構成有効. . . . . . . . . . . : はい
   リンクローカル IPv6 アドレス. . . . : ＜略＞(優先)
   IPv4 アドレス . . . . . . . . . . : 192.168.11.8(優先)
   サブネット マスク . . . . . . . . : 255.255.255.0
   デフォルト ゲートウェイ . . . . . : 192.168.11.1
   DHCPv6 IAID . . . . . . . . . . . : 245412812
   DHCPv6 クライアント DUID. . . . . . . . : 00-01-＜略＞
   DNS サーバー. . . . . . . . . . . : 192.168.11.1
                                       8.8.8.8
   NetBIOS over TCP/IP . . . . . . . : 有効

NFSサーバ

Free Network File Server (FreeNFS) for Windows
FreeNFS | Free software downloads at SourceForge.net（※ あやすい広告バナーに注意）

起動したらisoディレクトリを指定するだけ。

FreeNFS.exe 実行

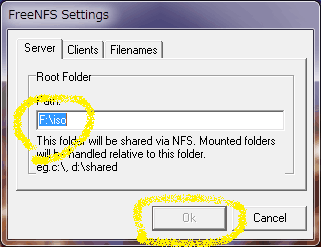

アイコン右クリ【Settings】で Root Folder を指定

f:id:palm84:20210118213802p:plain f:id:palm84:20210118213806p:plain

※ FreeNFS.exe 場所はどこでもいいです。

CIFS（Windows ファイル共有）

Ubuntu, Lubuntu, linuxBean で可能ですが、これらはNFSブートも可能なので不要なら設定しなくてよいです。

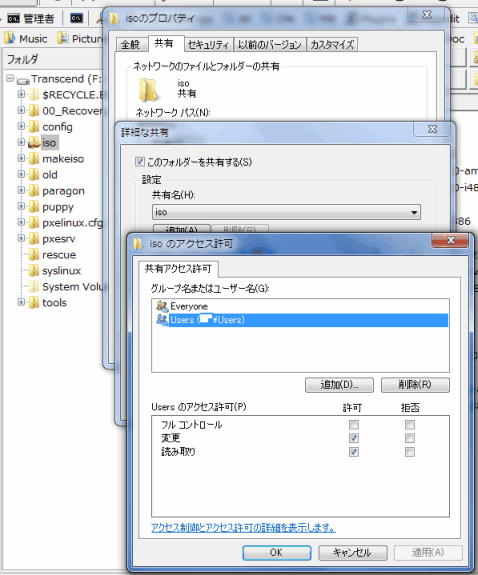

isoフォルダを共有設定
Users にアクセス許可（※ パスワードなしだとダメ...多分...）

f:id:palm84:20210118213811p:plain

ファイルの配置

TFTP/HTTPルート
 |
 |   AcronisMedia.iso
 |   avg.iso
 |   bootcd.iso
 |   comodo_rescue_disk.iso
 |   menu.lst
 |   ldlinux.c32
 |   libcom32.c32
 |   libutil.c32
 |   pwhe.iso
 |   pxelinux.0
 |   SeagateMedia.iso
 |   WinPEx86.iso
 |   WinREamd64.iso
 |   WinREx86.iso
 |   WinREx86_vista.iso
 |
 +---iso
 |   |
 |   +---bean1204
 |   |   |   ＜ ここへisoを展開 ＞
 |   |   |    pxe_bean1204.cfg
 |   |   |
 |   +---bean1404
 |   |   |   ＜ ここへisoを展開 ＞
 |   |   |   pxe_bean1404.cfg
 |   |   |   pxe_bean1404cifs.cfg
 |   |   |
 |   +---bitdefender-rescue-cd
 |   |   |   ＜ ここへisoを展開 ＞
 |   |   |
 |   +---Clonezilla Live 2.2.3-10-amd64
 |   |   |   ＜ ここへisoを展開 ＞
 |   |   |   pxe_clonezilla-live-2.2.3-10-amd64.cfg
 |   |   |
 |   +---clonezilla-live-2.2.3-10-i486
 |   |   |   ＜ ここへisoを展開 ＞
 |   |   |   pxe_clonezilla-live-2.2.3-10-i486.cfg
 |   |   |
 |   +---konalinux-2.3_i386
 |   |   |   ＜ ここへisoを展開 ＞
 |   |   |
 |   +---lubuntu-14.04-desktop-i386
 |   |   |   ＜ ここへisoを展開 ＞
 |   |   |
 |   +---PandaSafeCD
 |   |   |   ＜ ここへisoを展開 ＞
 |   |   |
 |   +---redobackup-livecd-1.0.4
 |   |   |   ＜ ここへisoを展開 ＞
 |   |   |
 |   +---rescue-system
 |   |   |   ＜ ここへisoを展開 ＞
 |   |   |
 |   +---systemrescuecd-x86-4.2.0
 |   |   |   ＜ ここへisoを展開 ＞
 |   |   |   pxelinux.0
 |   |   |
 |   |   --- 省略 ---

 |   |   +---pxelinux.cfg
 |   |   |   |   default
 |   |   |   |   systemrescuecd-x86-4.2.0_http.cfg
 |   |   |   |   systemrescuecd-x86-4.2.0_nfs.cfg
 |   |   |
 |   +---ubuntu-ja-14.04-desktop-amd64
 |   |   |   ＜ ここへisoを展開 ＞
 |   |   |

 +---pxelinux.cfg ディレクトリ
 |       default
 |       pxe_menu.cfg
 |
 +---pxesrv ディレクトリ
 |      （pxesrv.zip の内容をここへ展開）
 |      config.ini
 |      pxesrv.exe
 |      --- 省略 ---

 |
 +---syslinux ディレクトリ
 |       grub.exe
 |       memdisk
 |       menu.c32
 |       pxechn.c32
 |       vesamenu.c32
 |
